自動測定のログをグラフ化　　　　　　　　　　　　　２０２５．８．４





マクロをけ変更し、許容誤差Yの線（±）の表示を付けました。　

この内側に入っているか一目で分かります。

グラフが４個になっています。　　いままでのYごラフは、いままでと同じ。

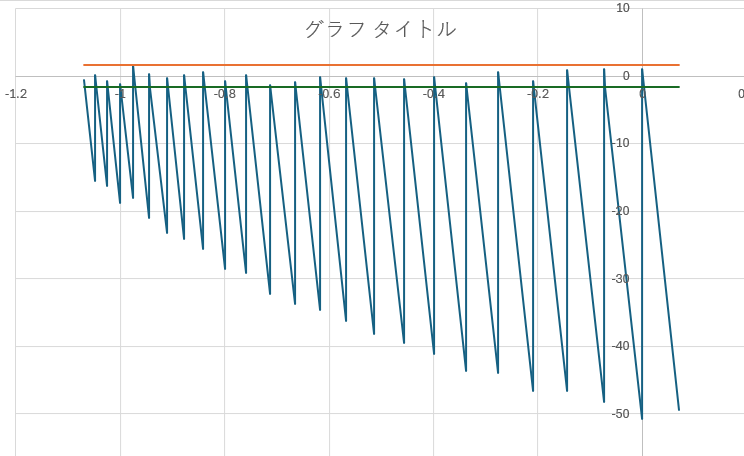

次のグラフが　許容誤差Yの線が２本（橙と緑）追加されています。　このグラフはアイコン（測定点のポイント）は表示されていません。

ダウンロードは　これ　log2g-v5.zip    v5(2025.8.13)改です。　　解凍して下さい。

この機能は　qcamft-14ｇ.exe　以降　である必要があります.

-----------------------------------------------------------------------------------



gcamft.log2 から　Excel で　３種類のグラフを描くExcelを作成しました。　マクロが動くのが条件ですが、操作はとても簡単です。

表を開くだけで、マクロが動作してグラフが作成されます。


初回は、コンテンツの有効化の操作が必要（下の説明参考）ですが、２回目以降は、開くだけで　グラフが作成されます。

前回の内容は削除されるので、注意です。　保存したい場合は、Sheet1　をコピーするなりして下さい。

入力ファイル名は、A1　のセルに指定されたものを使用します。　ブランクの場合は、「qcamft.log2」　を使用します。

変更する場合はA1を書き換えて、閉じて開けばOKです。


----------------------------------------------------------------------------------------------------------

古い説明

gcamft.log2 から　Excel で　３種類のグラフを描くシートを作成しました。　マクロが動くのが条件ですが、操作はとても簡単です。

表を開いた後、３クリック（最初は４クリック）で表が表示されます。


　ダウンロードは　これ　log2g.xlsm(log2.zip)　  v2(2025.7.20)改      　です。　　解凍して下さい。



　使い方の概要

　シートを何処に置くかですが、まずqcamft.log2　が作成されるフォルダに置く方法を紹介します。

　マクロで行っていること
 　qcamft.log2　 を　入力データとして使います。　qcamft.log２　を読込み、それをセルに配置します。
　マクロで行っていることはそれだけです。
　グラフは既にセットアップされているので、データが入った瞬間に　３個のグラフが表示されます。



　操作の詳細
　
　　lob2g.xlsm　を開きます。

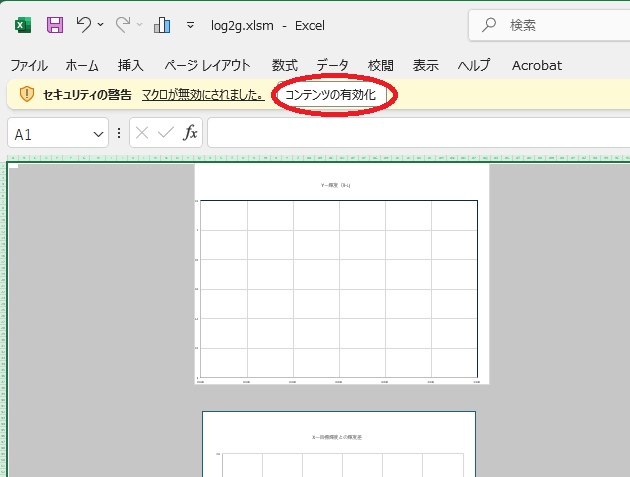

　　log2ｇ.xlsm　コピー後最初に開くと、このようになります。

　



　　「コンテンツの有効化」　　をクリックします。　この操作で　　マクロが動くようになります。
　　この操作はコピー後に１回だけ操作すれば　OK　です。　次からは出なくなります。

  　又　シートにデータが入っている場合、　データをクリアするか 　　シートをコピーしてそのシートのデータをクリアします。
　　3個のグフエリアは、クリア（削除）しないで下さい。　グラフが出なくなります。
　　データを残したままだと、取り込んだデータと混ざり　訳のわからないグラフになります。

　　次はマクロの実行です。
　　「表示」　　「マクロ」　の順に　　クリックします。



　これが表示されます.　「実行(R)」　をクリックします。

　もし　「実行(R)」　がクリックできない状態は、上で説明した　「コンテンツの有効化」　　をクリックしていない場合です。

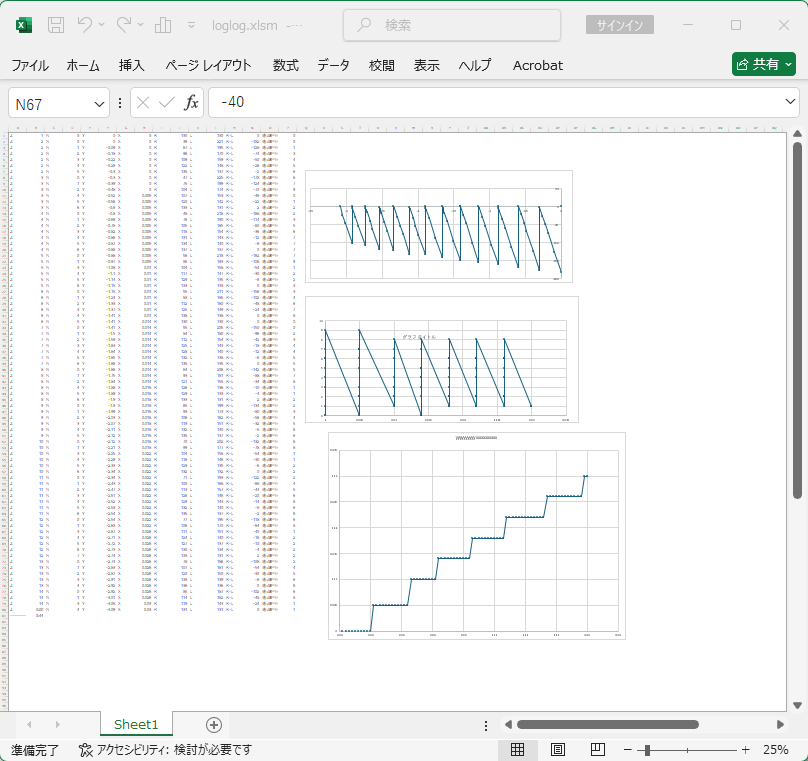

マクロが実行され　qcamft.log2　が読み込まれ、シートにデータが入ります。

データが入った瞬間に、グラフが表示されます。　グラフはすでにセットアップされているからです.



グラフはセットアップされていて、データが入って来るのを待ち構えているので、マクロが動けば　グラフも３種　表示されます。
　　ちなみにこれは、テストモードなので、非現実なグラフです。

　　　３種のグラフは　

　　　①．Y座標値　　と　輝度（R-L)　のグラフ

　　　②　X座標値　と　左右ゾーン位置の平均－目標輝度　のグラフ

　　　③　x座標値（縦軸）　と　　Y座標値（横軸）　のグラフ

　　　

 　使っているデータは

　　E列　　Yの値

　　H列　　Xの値

　　N列　　輝度（R-L)　の値

　　P列　　目標輝度との差

　　の４列です。

   特定のゾーンでの動きが見たい場合は、前後のゾーンの最後・最初のデータを含めて範囲を指定してグラフ化すると
　　見やすいと思います。


  文字化けについて
　O列は、文字化けしています。　　これは　qcamft.kog2　の文字コードが　　UTF-8　だからです。
　化けている　元の　文字は　「目標輝度差」　です。　文字化けしても　　グラフの結果にはなんの悪影響もありません。
　qcamft.log2　　の文字コードを　　SJIS　で作り直せば　文字化けはしませんが、ほとんど意味が無いかと思います。

  （ 注）　qcamft-ｖ１４b  からは　qcamft.kog2　　は、SJIS　で出力する。　文字化けは、解消される。

---------------------------------------------------------------------------------

入力ファイル名が、　qcamft.log2　　以外の場合は、以下のようにします。

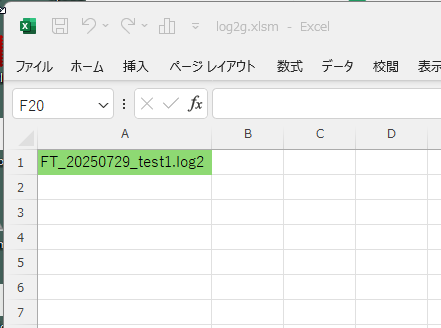

　①　A１のセルに　入力する　ログデータ　（xxxxxxx.log2）のファイル名を入れます。　

　　　手で入力するなり、ファイル名のテキストをカットしてきて　ペーストしたり。
　　　ファイル名にパスを含んではいけません。　　あくまでも　ファイル名だけです。


　例としてこんな感じ

　　マクロでは　”A1”　を見て、　指定されていれば　その名前を使い、　無指定（空）　の場合は、qcamft.log2　を使用する様になっています。
