Windoes11で動く　QCAMFT-II　の紹介

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２０２５．6．20

Windows11（Windows10　64bit）で動作する　qcamft（パソコンのソフト）を新に作りました。　
カメラは今時のWEBカメラが使えると思います。

掲示板の投稿から　２０２５．５．31

ダウンロード
qcamft-v13ins.zip   　2024.12.２２　    動作に必要な環境（dll　.sixtests）　等が全て含まれます。　解凍し、C:\qcamft\の
　　　　　　　　　　　　　　　　　　フォルダに格納して下さい。　qcamft.exeは、最古なので下記の最新に入れ替えて下さい。

qcamft-v13o.exe  　qcamft-v13p.exe  　qcamft-v13q.exe  qcamft-v13ｒ.exe  　

qcamft-v13u.exe  　　2025.5.13　測定基準ゾーンを任意のゾーンにする。他。　改定履歴参照

qcamft-v13v.exe  　　2025.6.9　グラフ表示の基準ーン変更可能に。　移動回数X,Yを別に出直。他。　改定履歴参照

qcamftの登録について     制限の解除方法等。

改定履歴　　変更の内容です。

開発者の独り言　試行錯誤など

ダウンロードでブロックされる場合ここから入りなおして  　安全な通信


 VEGA掲示板　 スマホ(android）でフォントサイズが不揃いで見難い場合、Firefox（ブラウザ）を使うと解消されました。

カメラの選定について

 ELECOMのカメラ設定　露出の手動設定方法

1.　前作のと違いは？
・XYステージは、同じものを使います。

・ 動作確認済カメラ
　　　ELECOM　UCAM-C820ABBK　実際に測定できました。　全て（明るさ、露出等）手動に設定します。　
　　　ロジクールC210のは、映像を取り込んで輝度測定まで確認しています。　設定は、全て手動にできます。　C210は、前作(XP時代）の　　　       QCAMFTで測定した実績があります。　　ロジクールC210（640x480）  C210ドライバ
　　　Qcam Pro 4000は、動作しませんでした。（ドライバーが見つかりませんでした）
　　　最近のカメラ（デバイスドライバー不要のUVC規格）で動作する可能性があります。　又（おそらく）デバイスドライバーで表向きを　　　　　　　　      UVCにしているものも使用できるようです。
・測定ソフトが新作です。windows１０（６４bit）、Windows１１で動作確認(テストモード）しています。　前作（XP時代のqcamft）と操作は似ていますが、違うところが沢山あります。
・画面の縦サイズが９００pix以下の場合操作できない部分が発生します。

　 ・以下の内容は、前作の内容を参考にして下さい。
 XYステージの回路図、基板の作り方等。使用するステッピングモータの説明。
 XYステージで使うマイコンの書き込み。

 　・　前作は、輝度を　０〜１６０　で表現してきました。　　中間の輝度は、８０です。
　　QCAMFTIIでは、輝度が　０〜２５５　で中間の輝度は、１２７（１２８？）になります。

２. 自動測定できますか?
２０２５．４ 　実際の測定に成功しました。　掲示板参考　　　カメラは、 ELECOM　UCAM-C820ABBK　です。
測定時間は、前作より短くなっているはずです。

３.  sixtests　と連携動作は?
 sixtestsWin版　が連携動作します。

４.　WEBカメラの画像取込みは？
OpenCV　というソフトを使用しています。　今時のカメラがつかえるかも知れません。
開発は、VisualStudio　２０２２　で開発言語は　C#です。
前作のソースコンバージョンではなく、新規作成です

５．　パーツの提供は？
　まだ行っています。　余りが沢山あるものもありますので遠慮なく。　原則原価提供。
　モーター、ドライブIC、ジョイント部品、プリント基板、電子パーツ、カメラ（C210）　等

６.　XYステージのマイコン制御は必須ですか？
　ソーン位置の輝度を比較する機能のみパソコンを使えば、XYステージを制御せず測定する方法はあります。手動のXYステージに
　カメラを載せる形になります。

・　前作は、MS　Excel　形式で測定結果のデータを出していましたが、今回はCSV形

式（カンマでデータを区切る）で出しています。表計算ソフトなら、どの互換ソフトでも使えるはず。　当方LibreOffice.calc　で確認。

　　　(v0.13d　の　顔　クリックで拡大）

　-----------------------------------------

bbstest   bbstest

使い方の説明です

未だ未だ十分ではありません。　少しずつ直してゆきます。

データフォルダ説明　　起動方法は、色々あります。

ファイル環境の説明

サブフォームの説明

ゾーン位置変更操作　　XYステージと連動する場合と連動しない場合があります。

測定の基準点　　　　　2025.5.7  変更しました。　自由度拡大。

自動測定・手動測定

モーターの回転方向     XYステージの動きとモーターの回転方向の約束です。

輝度の平均化　　デジタルフィルターの入力を廃止しました。

NAVI画像　　答に値が近づく過程が、目で見えます。

測定の手順

自動測定の方式４種類　　

移動ログ　　２０２５．６．１５　メインフォーム最下段のログです。　v0.13w　から　行数を拡大します。

stxtests    2025.6.09    1/n λ計算　追加しました。

光軸修正方法　　必ず合せて下さい。

X補正方法　　　　調整方法は、簡単です。

テストモード使って！　　操作の練習になると思います。

ショートカットキー    　キーの追加（機能の追加ではない）の希望があれば、言って下さい。

エラーが起こったら　　起動できない。　メッセージが出る。　パラメータ入力時のエラー。

 既知の問題　　

前作のリンク他
　

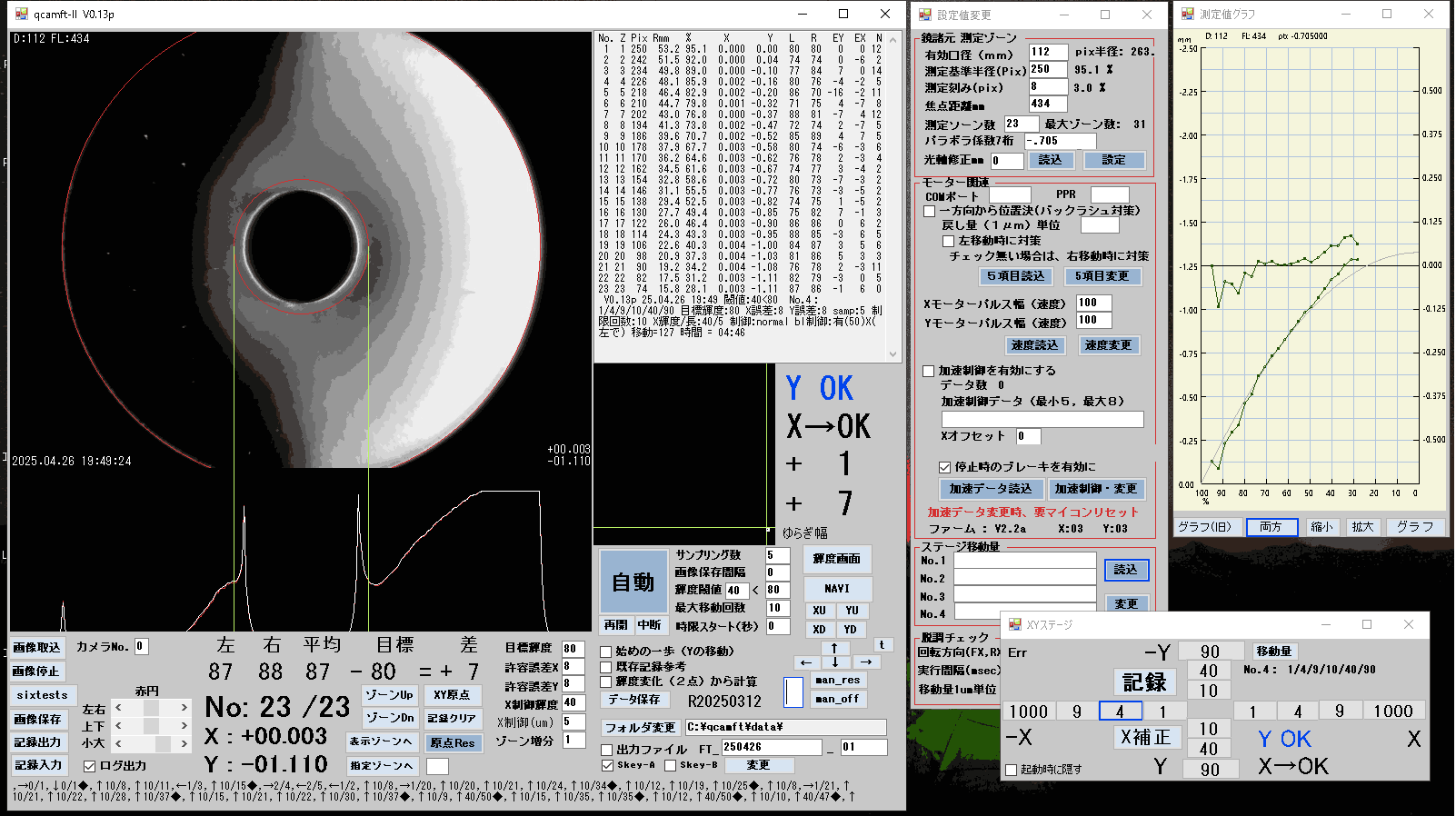

下記はテストモードの自動測定結果です。　

理論値とのナイフ位置の差から、左右ゾーン位置の輝度値を生成して、テストしてます。
又光軸のずれは、ナイフの前進に従い、ゾーン位置の左右平均を変化させ、その補正（X軸制御）の制御を検証しています。
手動測定では、「始めの一歩」の後は1/100mmの前進を数回するだけでOKになります。
悩みは、測定間隔が大きい（測定ゾーン数が少ない）場合は、移動回数が増えてしまいます。

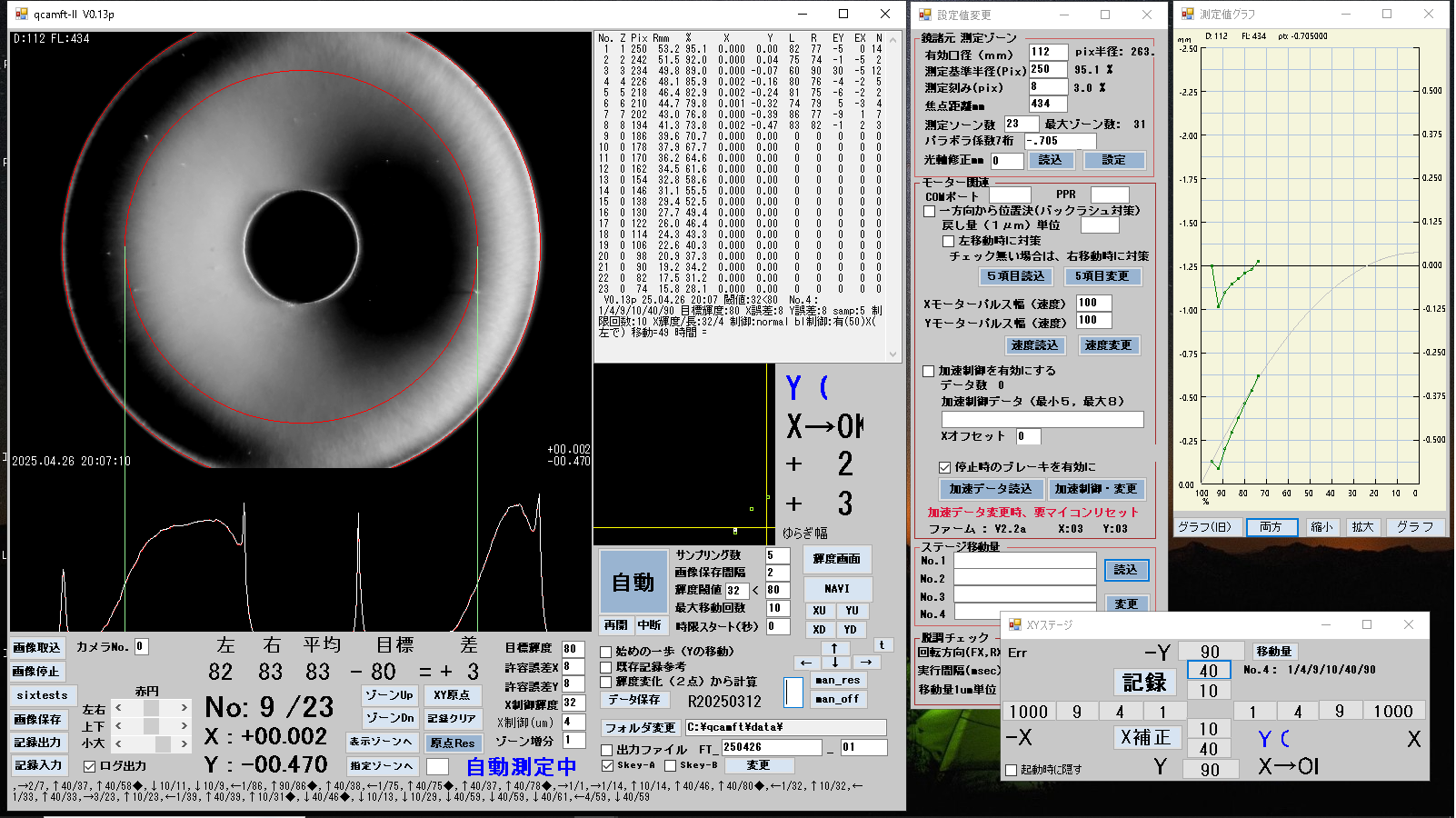

	自動測定です	こればまだ、X制御無し。
	「始めの一歩」作戦は、カーブがなだらかなら 整形の初期でもたぶん使用できると思います。	No.２ゾーンで前進したナイフの移動距離を参考に、No.３ の最初の一歩（前進距離）を決めています。 ですから、それ以降は、移動回数が減っています。 測定時間は、テストモードなの参考にはなりません。
